Czym jest modernizacja CMM
Modernizacja wspóÅ‚rzÄ™dnoÅ›ciowej maszyny pomiarowej to proces ulepszania i aktualizacji istniejÄ…cego systemu pomiarowego w celu poprawy jego dokÅ‚adnoÅ›ci, efektywnoÅ›ci i funkcjonalnoÅ›ci. WspóÅ‚rzÄ™dnoÅ›ciowe maszyny pomiarowe (CMM - Coordinate Measuring Machines) sÄ… wykorzystywane w przemyÅ›le do precyzyjnego pomiaru i kontroli wymiarów oraz w procesie odwrotnego odwzorowania (reverse engineering) różnych obiektów.
​
KorzyÅ›ci wynikajÄ…ce z modernizacji wspóÅ‚rzÄ™dnoÅ›ciowej maszyny pomiarowej obejmujÄ… poprawÄ™ dokÅ‚adnoÅ›ci pomiarów, zwiÄ™kszenie wydajnoÅ›ci, skrócenie czasu pomiaru, wiÄ™kszÄ… automatyzacjÄ™ procesu, lepsze wykorzystanie danych pomiarowych i zdolność do integracji z innymi systemami produkcyjnymi.
Warto zauważyć, że modernizacja CMM może być dostosowana do indywidualnych potrzeb i możliwości technicznych maszyny pomiarowej, aby osiągnąć optymalne rezultaty w danym środowisku produkcyjnym.
Co można uzyskać dzięki modernizacji
Modernizacja CMM może obejmować kilka różnych aspektów. Oto niektóre z nich:
-
Ulepszenia mechaniczne: DotyczÄ… one poprawy konstrukcji mechanicznej CMM, takiej jak zwiÄ™kszenie sztywnoÅ›ci konstrukcji, usprawnienie ruchu osi, zmniejszenie luzów i eliminowanie wibracji. Te ulepszenia mogÄ… przyczynić siÄ™ do poprawy stabilnoÅ›ci i powtarzalnoÅ›ci pomiarów.
-
Ulepszenia elektroniki: ObejmujÄ… one modernizacjÄ™ elektroniki CMM, takiej jak aktualizacja ukÅ‚adów sterowania, pomiarowych czujników i systemów optycznych. Może to prowadzić do lepszej dokÅ‚adnoÅ›ci pomiarów, wiÄ™kszej prÄ™dkoÅ›ci skanowania i lepszej zdolnoÅ›ci do rejestrowania danych.
-
Ulepszenia oprogramowania: Aktualizacja oprogramowania CMM może wprowadzić nowe funkcje i możliwoÅ›ci, takie jak zaawansowane algorytmy pomiarowe, automatyzacja pomiarów, integracja z innymi systemami, analiza danych i raportowanie. To może znacznie zwiÄ™kszyć wydajność i użyteczność maszyny pomiarowej.
-
Kalibracja i przeglÄ…d: Regularna kalibracja i przeglÄ…d CMM sÄ… niezbÄ™dne, aby utrzymać jej wysokÄ… dokÅ‚adność. Podczas modernizacji można przeprowadzić kompleksowÄ… kalibracjÄ™ i przeglÄ…d, aby sprawdzić, czy wszystkie komponenty sÄ… w peÅ‚ni sprawne i dostosowane do odpowiednich standardów.
1. Ulepszenia mechaniczne
Poprawa ruchu osi: Modernizacja CMM może obejmować aktualizacjÄ™ napÄ™dów osi, zastosowanie precyzyjniejszych prowadnic i Å‚ożysk oraz optymalizacjÄ™ ukÅ‚adów napÄ™dowych. To może przyczynić siÄ™ do pÅ‚ynniejszego i precyzyjniejszego ruchu osi, co jest kluczowe dla dokÅ‚adnoÅ›ci i powtarzalnoÅ›ci pomiarów.
Redukcja luzów: W CMM, które byÅ‚o używane przez dÅ‚uższy czas, może wystÄ™pować luz w różnych mechanizmach, takich jak prowadnice, przeguby i mechanizmy mierzÄ…ce. Podczas modernizacji można dokonać regulacji, wymiany lub naprawy tych elementów, aby zminimalizować luzy. Redukcja luzów ma kluczowe znaczenie dla osiÄ…gniÄ™cia dokÅ‚adnych pomiarów.
Eliminacja wibracji: Wibracje mogÄ… negatywnie wpÅ‚ywać na dokÅ‚adność pomiarów CMM. W przypadku modernizacji można podjąć kroki majÄ…ce na celu eliminacjÄ™ lub zmniejszenie wibracji, takie jak zastosowanie lepszych systemów tÅ‚umienia drgaÅ„, montaż na stabilnym podÅ‚ożu, a także zastosowanie odpowiednich technik tÅ‚umienia wibracji.
Systemy kompensacyjne: W celu zwiÄ™kszenia dokÅ‚adnoÅ›ci i kompensacji ewentualnych bÅ‚Ä™dów mechanicznych, modernizacja CMM może obejmować instalacjÄ™ systemów kompensacyjnych, takich jak systemy kompensacji termicznej, które uwzglÄ™dniajÄ… wpÅ‚yw temperatury na pomiar, lub systemy kompensacji geometrii, które kompensujÄ… bÅ‚Ä™dy zwiÄ…zane z deformacjami konstrukcji (mapa bÅ‚Ä™dów)
2. Ulepszenia elektroniki
Aktualizacja ukÅ‚adu sterowania: Zastosowanie nowoczesnego ukÅ‚adu sterowania może poprawić wydajność i responsywność CMM. Może to obejmować zastosowanie szybszych procesorów, bardziej zaawansowanych algorytmów sterowania i optymalizacji ruchu, co przekÅ‚ada siÄ™ na szybsze i bardziej precyzyjne przemieszczanie gÅ‚owicy pomiarowej. Oferujemy modernizacjÄ™ na podzespoÅ‚ach firmy Renishaw, Pantec, Kreon, Deva.
​

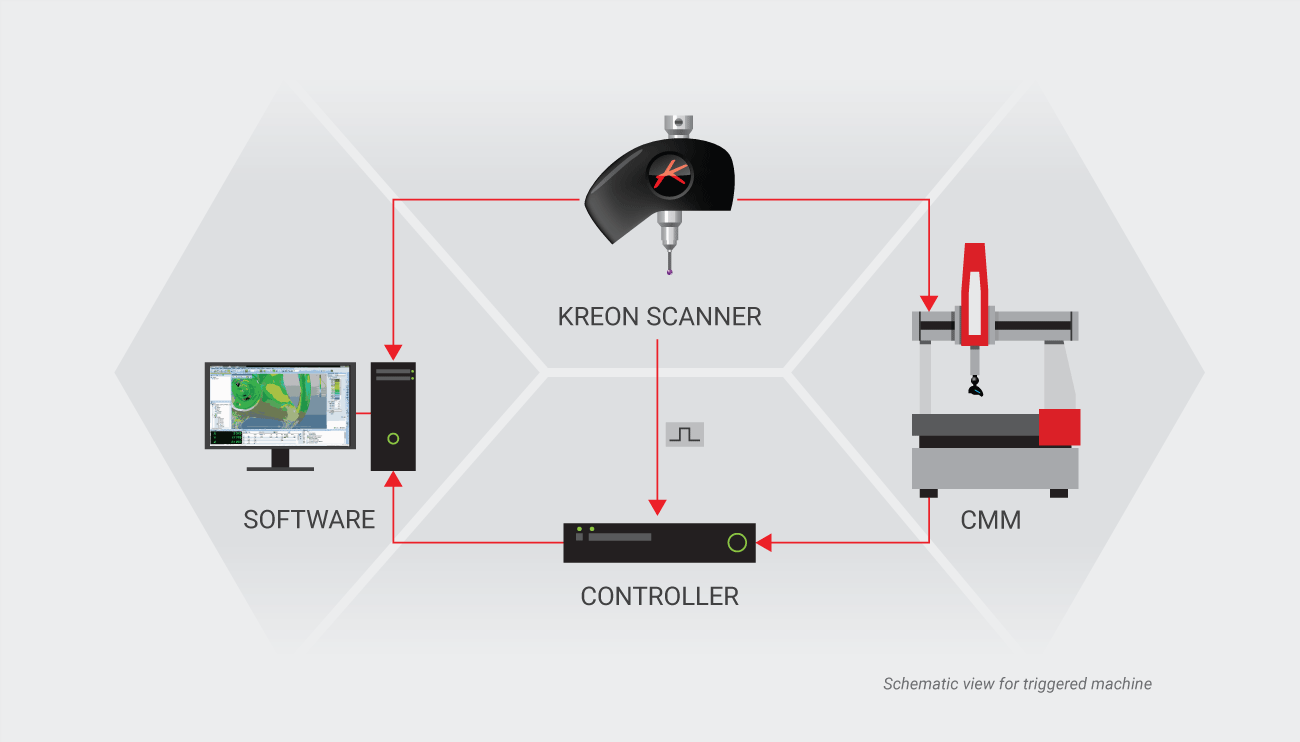

GÅ‚owice i sondy pomiarowe: CMM może być wyposażona w różne rodzaje czujników, takie jak czujniki dotykowe, optyczne, laserowe, skanery 3D Kreon, gÅ‚owice piÄ™cioosiowe Renishaw Revo2 i PH20, itd. W ramach modernizacji można zaktualizować czujniki na bardziej precyzyjne, szybsze lub o wiÄ™kszej funkcjonalnoÅ›ci. Na przykÅ‚ad, zastosowanie czujników optycznych lub skanerów 3D może umożliwić szybkie i bezstykowe pomiary obiektów o skomplikowanych ksztaÅ‚tach.
​
Systemy optyczne: modernizacja CMM może obejmować zastosowanie zaawansowanych systemów optycznych - kamer o wysokiej rozdzielczoÅ›ci, obiektywów telecentrycznych. Systemy mogÄ… zapewnić dokÅ‚adniejsze i szybsze pomiary oraz wiÄ™kszÄ… liczbÄ™ danych, pozwalajÄ… też czÄ™sto na pomiar elementów niemierzalnych innymi metodami.
​
Integracja z oprogramowaniem pomiarowym: WspóÅ‚czesne systemy CMM sÄ… zazwyczaj poÅ‚Ä…czone z oprogramowaniem pomiarowym, które kontroluje proces pomiarowy, analizuje dane i generuje raporty. Podczas modernizacji elektroniki można zintegrować CMM z bardziej zaawansowanym oprogramowaniem, które oferuje dodatkowe funkcje, takie jak automatyzacja tworzenia planów pomiarowych, analiza statystyczna, generowanie raportów w czasie rzeczywistym itp.
​
Komunikacja i integracja z innymi systemami: Modernizacja CMM może obejmować również ulepszenia w zakresie komunikacji i integracji z innymi systemami produkcyjnymi. Dla przykÅ‚adu CMM może być zintegrowana z oprogramowaniem CAD/CAM, aby umożliwić automatyczne wczytywanie modeli geometrycznych i generowanie raportów porównawczych. Może także komunikować siÄ™ z innymi maszynami produkcyjnymi, takimi jak obrabiarki CNC, w celu dostosowania procesu produkcyjnego na podstawie wyników pomiarów lub eksportować wyniki do oprogramowania statystycznego w celu analizy MSA lub SPC i i wielu innych.
3. Ulepszenia oprogramowania
Ulepszenia oprogramowania CMM są kluczowe dla wykorzystania pełnego potencjału maszyny pomiarowej
Zaawansowane algorytmy pomiarowe: Aktualizacja oprogramowania może wprowadzić zaawansowane algorytmy pomiarowe, które poprawiajÄ… dokÅ‚adność pomiarów i eliminujÄ… bÅ‚Ä™dy systematyczne. DziÄ™ki tym algorytmom, CMM może np. skanować sondÄ… laserowÄ… lub piÄ™cioosiowo, precyzyjnie i szybko.
​
Automatyzacja pomiarów: Uaktualnione oprogramowanie CMM może umożliwiać automatyzacjÄ™ pomiarów, co przyspiesza proces i eliminuje bÅ‚Ä™dy czÅ‚owieka. Może to obejmować programowanie pomiarów, definiowanie sekwencji pomiarowych, tworzenie makr i skryptów, a także integracjÄ™ z innymi systemami produkcyjnymi. Oferujmy oprogramowanie Aberlink 3D, Renishaw Modus, Innovmetric Polyworks, Metrolog, OGP Zone3, Geomagic, Kreon Zenith
​
Analiza danych i raportowanie: Ulepszone oprogramowanie może oferować zaawansowane narzÄ™dzia do analizy danych pomiarowych, takie jak analiza statystyczna (np. w oprogramowaniu QDAS, porównywanie wyników z tolerancjami, generowanie wykresów i raportów. Umożliwia to bardziej szczegóÅ‚owÄ… ocenÄ™ zgodnoÅ›ci z wymaganiami i identyfikacjÄ™ obszarów wymagajÄ…cych poprawy.
​
Integracja z innymi systemami: Modernizacja oprogramowania CMM może umożliwić integracjÄ™ z innymi systemami w Å›rodowisku produkcyjnym, takimi jak systemy CAD/CAM, zarzÄ…dzanie danymi produktu (PDM) czy systemy planowania produkcji (ERP). To umożliwia przesyÅ‚anie danych geometrycznych i wymiarowych bezpoÅ›rednio do CMM, eliminujÄ…c potrzebÄ™ rÄ™cznego wprowadzania danych i minimalizujÄ…c ryzyko bÅ‚Ä™dów.
​
Interfejs użytkownika: Uaktualnione oprogramowanie może oferować bardziej intuicyjny interfejs użytkownika, który uÅ‚atwia programowanie pomiarów, nawigacjÄ™ po oprogramowaniu i interpretacjÄ™ wyników pomiarów. To pozwala operatorom szybciej nauczyć siÄ™ obsÅ‚ugi CMM i efektywnie korzystać z maszyny.
Przy modernizacji CMM, ważne jest dostosowanie oprogramowania do specyficznych potrzeb i wymagań produkcji.
4. PrzeglÄ…d, mapowanie, kalibracja
​PrzeglÄ…d CMM to kompleksowa inspekcja mechanicznych i elektronicznych komponentów maszyny oraz zwiÄ…zanych z oprogramowaniem. PrzeglÄ…d ma na celu sprawdzenie stanu technicznego i funkcjonalnoÅ›ci poszczególnych elementów CMM, takich jak prowadnice, napÄ™dy, przesuwne elementy pomiarowe, czujniki i ukÅ‚ady sterowania. Podczas przeglÄ…du można wykryć ewentualne zużycie, uszkodzenia lub problemy, które mogÄ… wpÅ‚ywać na dokÅ‚adność i wydajność maszyny, również po modernizacji. PrzeglÄ…d powinien obejmować czyszczenie, smarowanie, regulacjÄ™ i naprawÄ™ poszczególnych komponentów.
​
​Mapowanie CMM to proces dokÅ‚adnego pomiaru geometrii maszyny pomiarowej i rejestracji tych informacji w celu skompensowania ewentualnych odchyÅ‚ek. Podczas mapowania wykorzystuje siÄ™ najczęściej interferometr laserowy i procedury pomiarowe do okreÅ›lenia bÅ‚Ä™dów takich jak bÅ‚Ä…d liniowoÅ›ci, bÅ‚Ä…d kÄ…towy, odchyÅ‚ka prostoliniowoÅ›ci i bÅ‚Ä…d prostopadÅ‚oÅ›ci osi. Te informacje sÄ… nastÄ™pnie wykorzystywane do skorygowania wyników pomiarów i zwiÄ™kszenia dokÅ‚adnoÅ›ci maszyny. PeÅ‚ne mapowanie powinno być przeprowadzane w caÅ‚ej przestrzeni roboczej CMM w celu uzyskania kompleksowego obrazu jej geometrii.
​

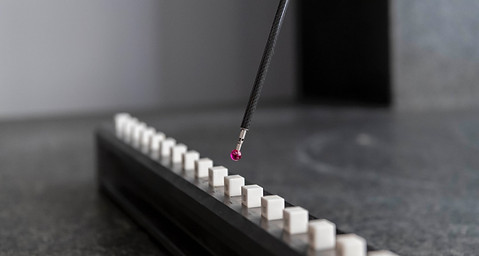

Kalibracja CMM polega na porównaniu wyników pomiarów uzyskanych przez maszynÄ™ z wartoÅ›ciami referencyjnymi w celu okreÅ›lenia dokÅ‚adnoÅ›ci i poprawnoÅ›ci pomiarów. W ramach kalibracji wykorzystuje siÄ™ wzorce o znanych i posiadajÄ…cych ciÄ…gÅ‚ość metrologicznÄ… wartoÅ›ciach. SÄ… to kule kalibracyjne, wzorce dÅ‚ugoÅ›ci różnych typów, . Proces kalibracji pozwala na skorygowanie ewentualnych bÅ‚Ä™dów pomiarowych i dostosowanie CMM do okreÅ›lonych standardów dokÅ‚adnoÅ›ci. Regularna kalibracja jest kluczowa dla utrzymania wysokiej jakoÅ›ci pomiarów i zapewnienia powtarzalnoÅ›ci wyników.
​
